Erstmalig Sägezahngitter in höchster Präzision
HZB erzielt Durchbruch / Einsatz in Photonenquellen

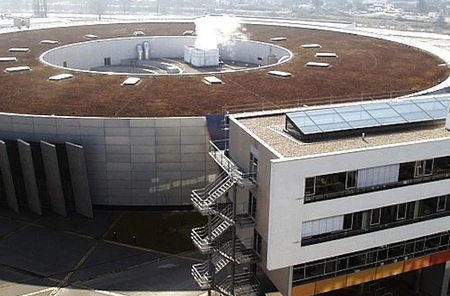

Dem Technologiezentrum für hochpräzise optische Gitter am Helmholtz-Zentrum Berlin ist ein Durchbruch bei der Herstellung von Sägezahngittern gelungen. Sie kommen in Photonenquellen zum Einsatz, um das Licht zu beugen und die für die Experimente benötigte Wellenlänge herauszufiltern. Nach zweieinhalbjähriger Arbeit haben die Entwickler nun erstmalig Sägezahngitter in höchster Präzision hergestellt, die den Ansprüchen an das wissenschaftliche Experimentieren genügen. Diese Sägezahngitter (auch geblaztes Gitter genannt) wurde kürzlich erfolgreich am Elektronenspeicherring BESSY II getestet. Sie verhielten sich dabei so, wie Forscher theoretisch vorausgesagt hatten. Das Technologiezentrum am HZB ist weltweit der einzige Hersteller von hocheffizienten Präzisionsgittern für den Einsatz an Photonenquellen. Gefördert wird das Projekt von der Europäischen Union durch den EFRE-Fond.
Ein Sägezahngitter besteht aus einem Silizium-Substrat, auf das eine sehr dünne Schicht Gold aufgedampft wird. Damit es das Licht am Gitter gebeugt werden kann, werden kleine Rillen mit einem Diamanten eingeritzt. Es entsteht dadurch eine Struktur, die – unter dem Mikroskop betrachtet – lauter kleinen Sägezähnen ähnelt. In einem solchen Gitter werden 600 solcher Zähne je Millimeter eingeritzt. Bei diesem Prozess dürfen die Temperaturen maximal um 0.02 Grad Kelvin schwanken. Damit die Gitter möglichst viel Licht der entsprechenden Wellenlänge durchlassen, müssen die Sägezähne besonders flach sein. Das wird erreicht, indem die Goldschicht der fertig geritzten Gitter in einer lonenätzanlage behandelt werden. Dadurch wird die Neigung der Sägezähne flacher. Den Entwicklern vom HZB ist es jetzt gelungen, den Winkel auf nur 2 Grad zu verkleinern.
„Für die Herstellung dieser Sägezahngitter mussten wir uns sehr viele technologische Prozesse aneignen und sicher beherrschen lernen", sagt Dr. Friedmar Senf, der mit in dem EFRE-Projekt am HZB arbeitet. Da es weltweit keine anderen Arbeitsgruppen auf diesem Gebiet gibt, konnten sie nicht auf vorhandene Erfahrungen zurückgreifen. Der frühere Hersteller, die Firma ZEISS, hatte die Fertigung der hochpräzisen Gitter 2008 aufgegeben. Seitdem wurden weltweit keine neuen Gitter für Photonenquellen mehr produziert. Mit dem jüngsten Erfolg hoffen die Forscher, diese Lücke bald schließen zu können. „Die Nachfrage nach Gittern ist sehr groß – und unsere Liste mit Bestellungen lang", so der Physiker Friedmar Senf.

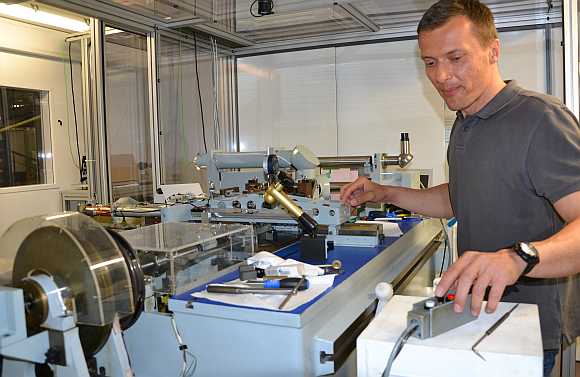

Das Team des Technologiezentrums konnte erst Anfang 2013 mit der eigentlichen Entwicklungsarbeit beginnen. In den beiden Jahren zuvor wurden die Laboranlagen am HZB aufgebaut und die von ZEISS übernommen Geräte und Maschinen generalüberholt. „Bis unsere Gitterteilmaschine tatsächlich für diese extrem präzisen Arbeiten wieder fit war, ist viel Zeit vergangen. Unter anderem ist die Elektronik komplett erneuert wurden. Umso mehr freuen wir uns, dass es uns gelungen ist, in relativ kurzer Zeit funktionierende Gitter herzustellen", so Senf. Unterstützt und begleitet wird die Gitteraktivität durch die Firma DIOS aus Bad Münstereifel.
Das Team entwickelt auch weitere innovative Gitter, unter anderem so genannte Toroidgitter auf gekrümmten Substratoberflächen, Variable- Liniendichte-Gitter und reflektierenden Zonenplatten, die an Freien Elektronen Lasern zum Einsatz kommen sollen.
Das Technologiezentrum für hochpräzise optische Gitter wird von Bernd Loechel, Friedmar Senf und Alexei Erko geleitet. Es ist am Institut für Nanometeroptik und Technologie angesiedelt. Dieses bringt jahrelange Erfahrung bei der Gestaltung, Herstellung und Metrologie von hochwertigen Optiken mit. Für die Attraktivität des Elektronenspeicherringes BESSY II ist es wichtig, führend bei der Entwicklung von Röntgenoptiken zu sein.
