07. Dezember 2018

Photokathode mit hoher Quanteneffizienz für bERLinPro

Ein Team am HZB hat den Herstellungsprozess von Photokathoden optimiert

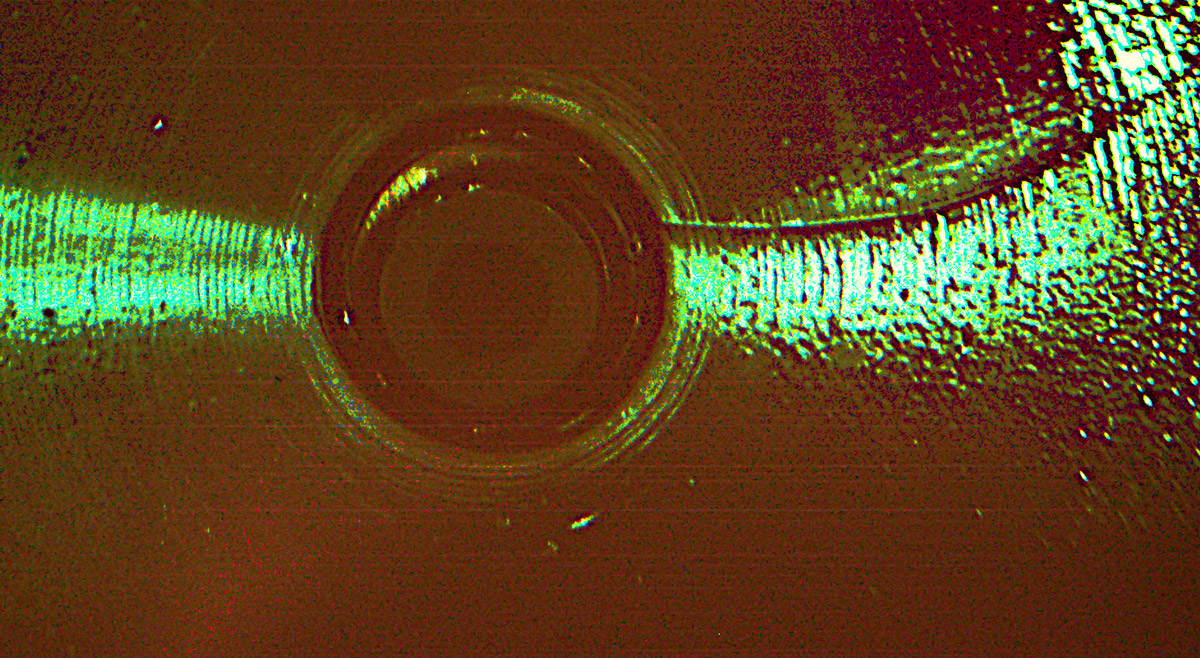

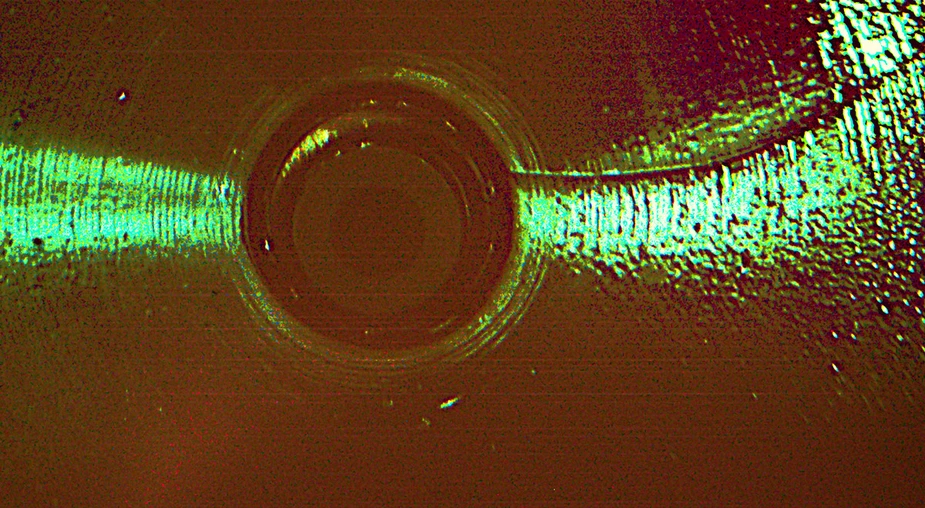

Photokathode. Copyright: J. Kühn/HZB
Photokathode im supraleitenden Photoinjektorsystem. Copyright: J. Kühn/HZB

Am HZB entwickeln Teams aus der Beschleunigerphysik und SRF im Rahmen des Projekts bERLinPro einen supraleitenden Linearbeschleuniger mit Energierückgewinnung (Energy Recovery Linac). Darin wird ein intensiver Elektronenstrahl beschleunigt, der dann für unterschiedliche Anwendungen genutzt werden kann – wie die Erzeugung brillanter Synchrotronstrahlung. Nach dieser Nutzung werden die Elektronenpakete zum Linearbeschleuniger zurückgeleitet, wo sie nahezu ihre gesamte restliche Energie abgeben. Diese Energie steht damit wieder für die Beschleunigung neuer Elektronenpakete zur Verfügung.

Photokathode als Elektronenquelle

Ein wichtiger Bestandteil des Konzepts ist die Elektronenquelle. Die Elektronen werden durch Beleuchtung einer Photokathode mit einem grünen Laserstrahl erzeugt. Dabei gibt die sogenannte Quanteneffizienz an, wie viele Elektronen das Photokathoden-Material bei einer bestimmten Laserwellenlänge und Laserleistung emittiert. Besonders hohe Quanteneffizienz im sichtbaren Bereich haben bialkalische Antimonide. Allerdings sind diese Dünnfilme hochreaktiv und damit sehr empfindlich, sodass sie nur im Ultrahochvakuum funktionieren.

Herstellung optimiert

Nun hat ein HZB-Team um Martin Schmeißer, Dr. Julius Kühn, Dr. Sonal Mistry und Prof. Thorsten Kamps die Photokathode soweit entwickelt, dass sie für bERLinPro einsatzbereit ist. Sie optimierten dafür den Herstellungsprozess für Photokathoden aus Cäsium, Kalium und Antimon auf einem Molybdän-Substrat. Der neue Prozess liefert die gewünschte hohe Quanteneffizienz und Stabilität. Auch bei niedrigen Temperaturen degradieren die Photokathoden nicht, zeigten die Untersuchungen. Das ist eine zentrale Voraussetzung für den Betrieb in einer supraleitenden Elektronenquelle, wo die Kathode bei Temperaturen weit unter dem Nullpunkt betrieben werden muss.

Quanteneffizienz übertrifft Anforderungen

Mit ausführlichen Untersuchungen konnten die Physiker belegen: Auch nach dem Transport und Einschleusen in das Photokathoden-Transfer-System des SRF-Photoinjektors war die Quanteneffizienz der Photokathode noch ca. fünfmal höher als nötig, um den maximalen Strahlstrom [RA1] bei bERLinPro zu erreichen.

Meilenstein für bERLinPro

„Ein wichtiger Meilenstein für bERLinPro ist damit erreicht. Wir haben nun die Photokathoden verfügbar, um in 2019 den ersten Elektronenstrahl aus unserem SRF Photoinjektor in bERLinPro zu erzeugen“, sagt Professor Dr. Andreas Jankowiak, der das HZB-Institut für Beschleunigerphysik leitet.

  • Mehr Infos zu bERLinPro

Publiziert in Physical Review Accelerators and Beams (2018):  Addressing challenges related to the operation of Cs-K-Sb photocathodes in SRF photoinjectors
M. A. H. Schmeisser, S. Mistry, H. Kirschner, S. Schubert, A. Jankowiak, T. Kamps, J. Kühn
doi: 10.1103/PhysRevAccelBeams.21.113401



Kontakt:

Helmholtz-Zentrum Berlin für Materialien und Energie
Institut Beschleunigerphysik

Dr. Julius Kühn
Tel.: (030) 8062-14784 / -13460
E-Mail: julius.kuehn(at)helmholtz-berlin.de

Prof. Dr. Thorsten Kamps
Tel.: (030) 8062-15157
E-Mail: kamps(at)helmholtz-berlin.de

Außeruniversitäre Forschung Photonik / Optik Mikrosysteme / Materialien

Meldungen dazu

  • Durchbruch: Erster Elektronenstrahl im SEALab bringt Beschleunigerphysik voran

    HZB-Team erzeugt und beschleunigt erstmals einen Elektronenstrahl aus einer Multi-Alkali-Photokathode

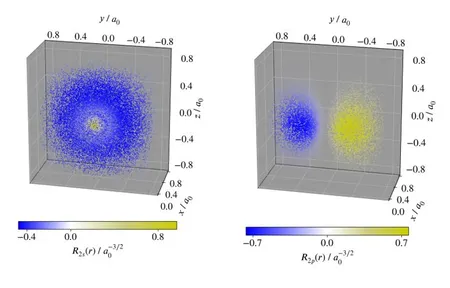

  • Rekonstruierte Elektronenverteilungen der Zustände 2s und 2p von Neon © PTB
